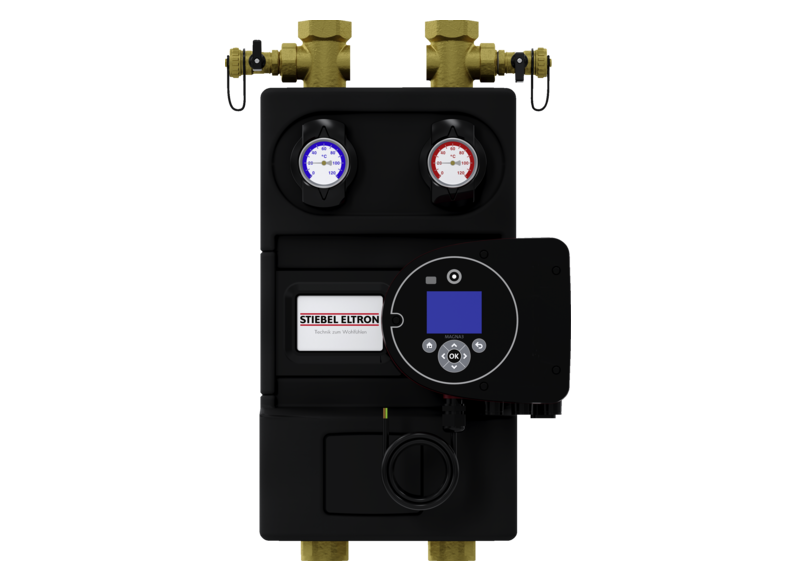

Pompgroep voor het voedingsnet
PM-U 1

  • Details van het product

    Toepassing • De ongemengde netpompmodule is geschikt voor de centrale warmtevoorziening van een gebouwennetwerk met meerdere woningen. • De module bestaat uit messing buistrajecten, een toerentalgeregelde, zeer efficiënte pomp, afsluitmogelijkheden, thermometers in aanvoer en retour, een spoel- en aftapinrichting, een terugslagklep en de isolatie. • Voor de eenvoudige installatie is een wandhouder meegeleverd.



    Reach-information
    Technisch blad

    Productnummer: 202582

    Hoogte: 531 mm

    Breedte: 360 mm

    Diepte: 245 mm

    Inbouwlengte (steekmaat): 531 mm

    Gewicht: 12,2 kg

    Aansluiting verbruiker: G 1¼

    Aansluiting: DN 32

    Max. toegelaten druk: 1 MPa

    Max. doorstroomvolume: 47 l/min

    Max. toegelaten temperatuur: 110 °C

    Drukverlies: 800 hPa

    Vermogen voor verwarming (bij 10 K): 90 kW

    Vermogen voor warmwaterbereiding (bij 30 K): 271 kW

    Vermogen bij 20 K (700 hPa): 181 kW

    Max. doorstroomvolume bij restopvoerhoogte 700 hPa: 7785 l/h

    Vermogen bij 20 K (800 hPa): 163 kW

    Max. doorstroomvolume bij restopvoerhoogte 800 hPa: 7015 l/h

    Vermogen bij 20 K (900 hPa): 144 kW

    Max. doorstroomvolume bij restopvoerhoogte 900 hPa: 6215 l/h

    Vermogen bij 20 K (1000 hPa): 126 kW

    Max. doorstroomvolume bij restopvoerhoogte 1000 hPa: 5415 l/h

    Aantal wooneenheden bij 3 kW verwarmingsvermogen per eenheid: 30

    Nominale spanning: 230 V

    Verbruik P1: 9 - 193 W

    Frequentie: 50/60 Hz
