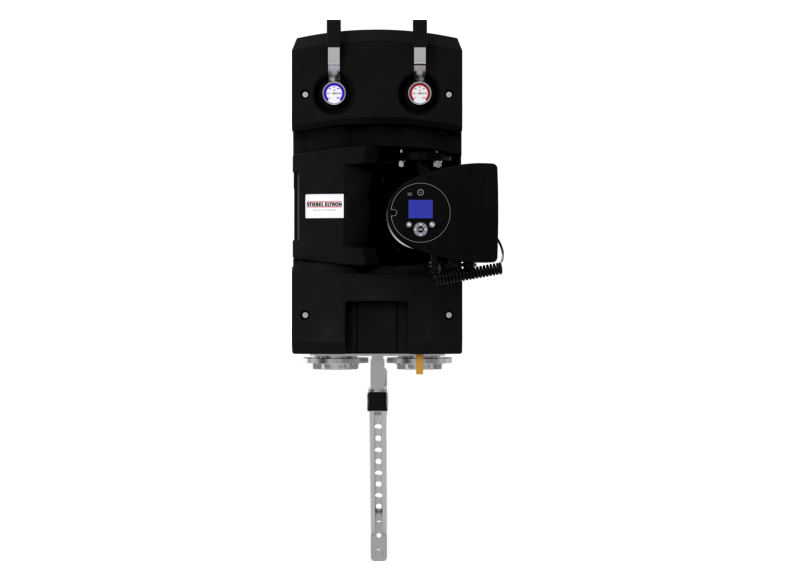

Pompgroep voor het voedingsnet
PM-U 3

  • Details van het product

    Toepassing • De ongemengde netpompmodule is geschikt voor de centrale warmtevoorziening van een gebouwennetwerk met meerdere woningen. • De module bestaat uit messing buistrajecten, een toerentalgeregelde, zeer efficiënte pomp, afsluitmogelijkheden, thermometers in aanvoer en retour, een spoel- en aftapinrichting, een terugslagklep en de isolatie. • Voor de eenvoudige installatie is een wandhouder meegeleverd.



    Reach-information
    Technisch blad

    Productnummer: 202584

    Hoogte: 1195 mm

    Breedte: 432 mm

    Diepte: 398 mm

    Inbouwlengte (steekmaat): 662 mm

    Gewicht: 49,3 kg

    Aansluiting verbruiker: G 2

    Aansluiting: DN 50

    Max. toegelaten druk: 1 MPa

    Max. doorstroomvolume: 180 l/min

    Max. toegelaten temperatuur: 110 °C

    Drukverlies: 800 hPa

    Vermogen voor verwarming (bij 10 K): 157 kW

    Vermogen voor warmwaterbereiding (bij 30 K): 472 kW

    Vermogen bij 20 K (700 hPa): 315 kW

    Max. doorstroomvolume bij restopvoerhoogte 700 hPa: 13751 l/h

    Vermogen bij 20 K (800 hPa): 279 kW

    Max. doorstroomvolume bij restopvoerhoogte 800 hPa: 12000 l/h

    Vermogen bij 20 K (900 hPa): 243 kW

    Max. doorstroomvolume bij restopvoerhoogte 900 hPa: 10476 l/h

    Vermogen bij 20 K (1000 hPa): 204 kW

    Max. doorstroomvolume bij restopvoerhoogte 1000 hPa: 8810 l/h

    Aantal wooneenheden bij 3 kW verwarmingsvermogen per eenheid: 52

    Nominale spanning: 230 V

    Verbruik P1: 20-536 W

    Frequentie: 50/60 Hz
